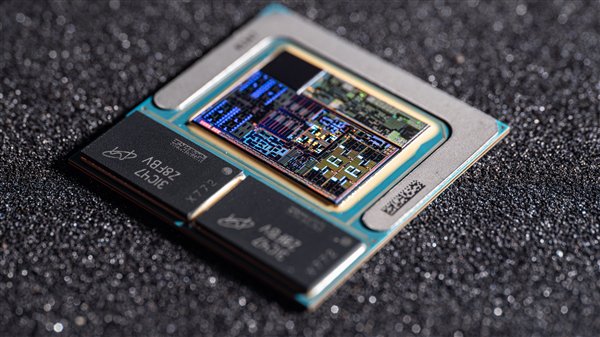

Lunar Lake可以说是Intel历史上最为特殊的一代处理器：首次采用酷睿Ultra的命名方式，首次采用chiplets芯粒设计，首次采用台积电代工，首次整合封装内存，首次集成NPU AI引擎，首次集成LPE超低功耗小核心，没有直接后代……

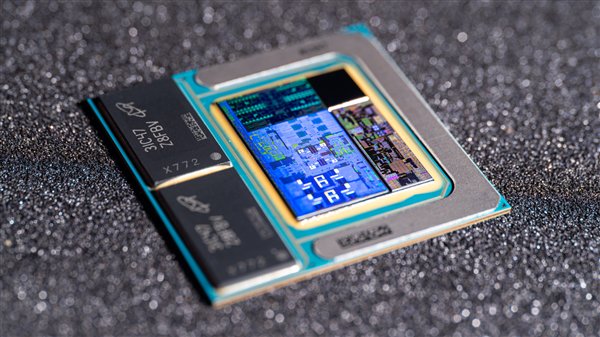

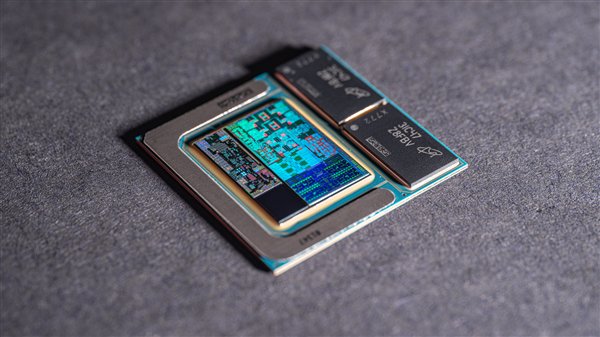

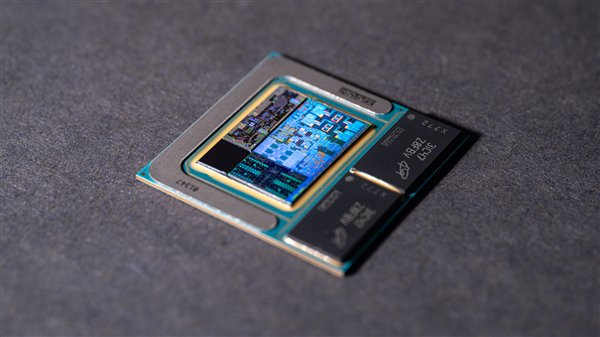

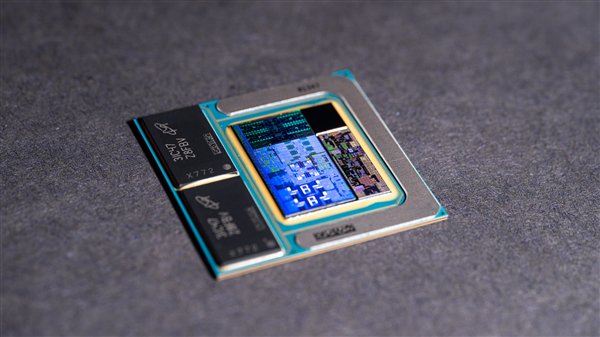

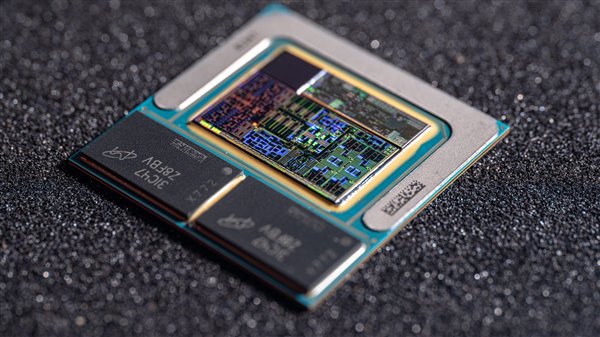

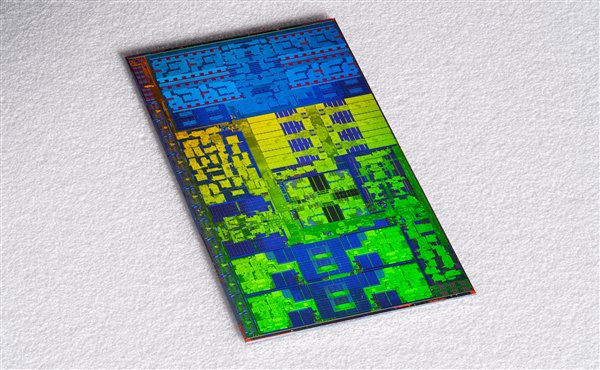

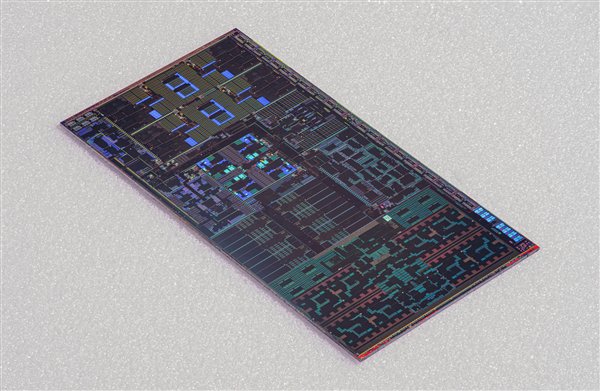

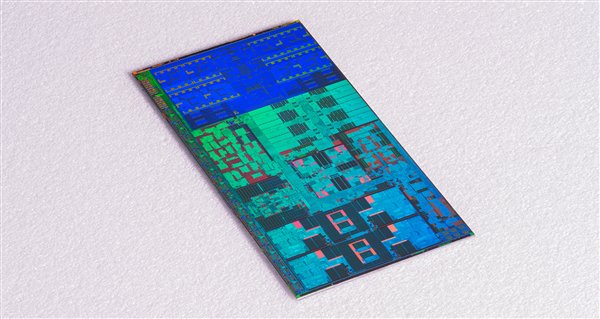

近日，芯片大神Fritzchens Fritz放出了一组Lunar Lake处理器的超高清内核照片，最高分辨率接近1.5亿像素，真正的数毛级！

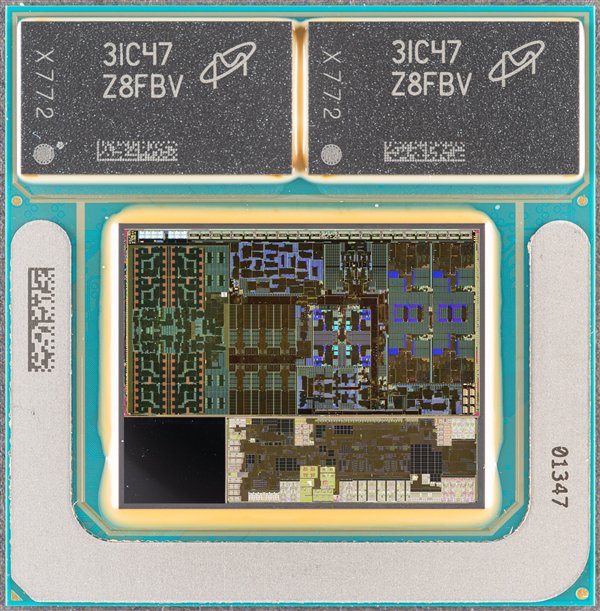

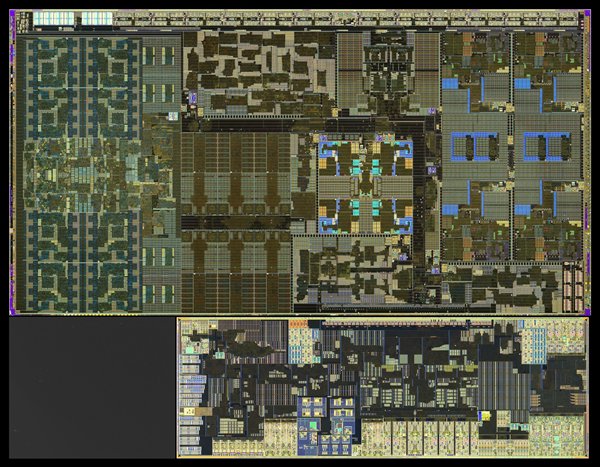

这组照片，清晰地展现了Lunar Lake的内部结构设计。

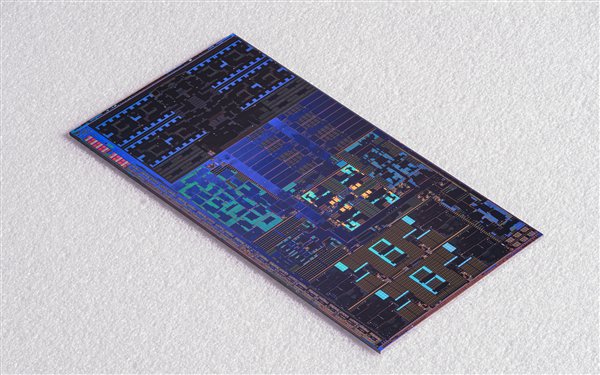

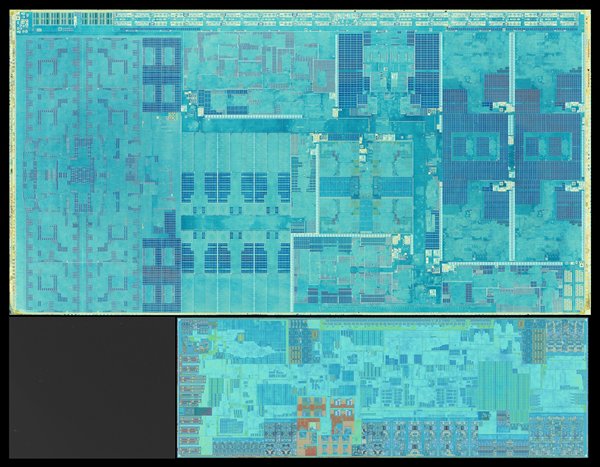

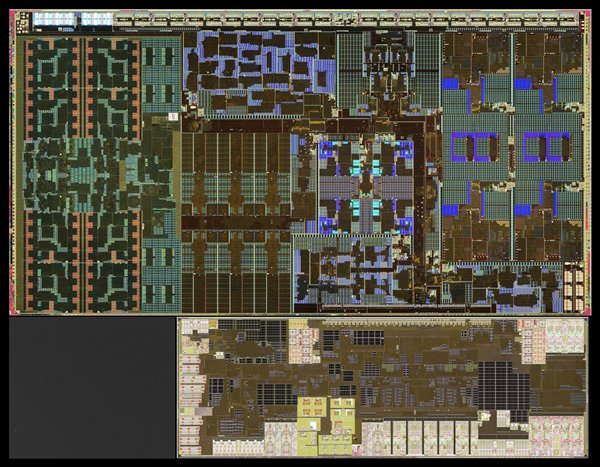

计算模块采用台积电N3B工艺，包括四个Lion Cove P核及其每核心2.5MB二级缓存、共享12MB三级缓存，八个Skymont E核及其每四个一组共享4MB二级缓存，NPU AI引擎(六组NCE神经网络计算引擎)、Xe2-LPG核显与媒体引擎、内存控制器、8MB系统级缓存，等等。
Intel将几乎所有关键计算模块整合在一起，大大降低了彼此通信的延迟。
平台控制器模块采用台积电N6工艺，主要负责各种高速、低速I/O，包括USB、雷电、PCIe、蓝牙、Wi-Fi。

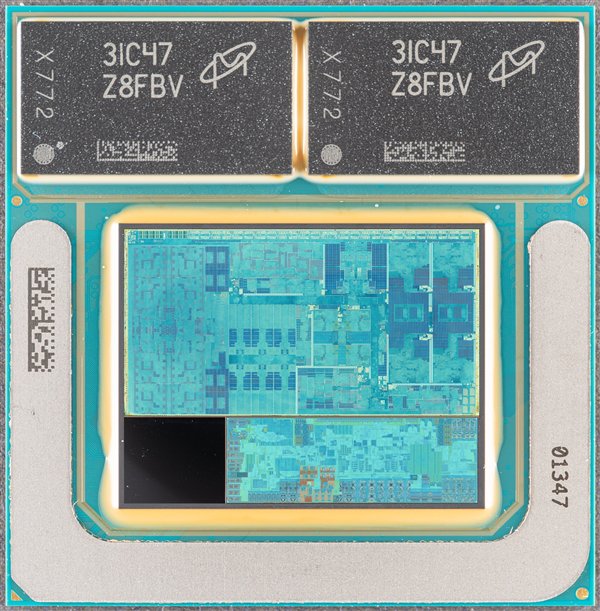

另外还有一个没有任何电路功能的填充模块，保持整体形状完整、机械平衡。

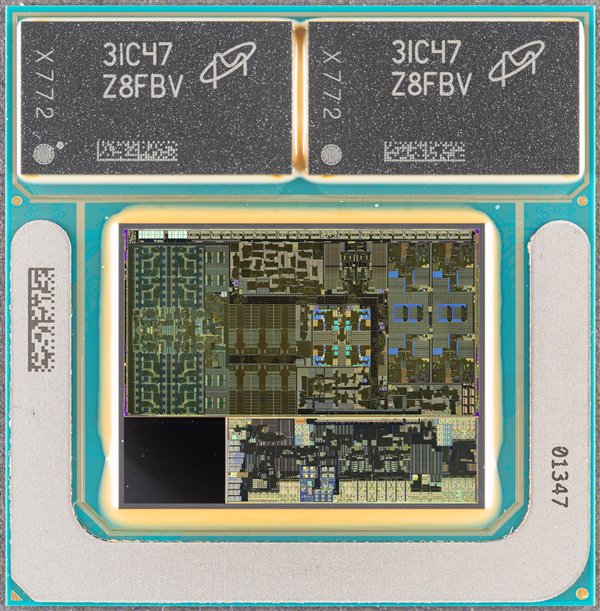

它们之下，是基于Intel 22FFL工艺的有源中介层，使用Intel Foveros 3D封装技术整合所有模块。
